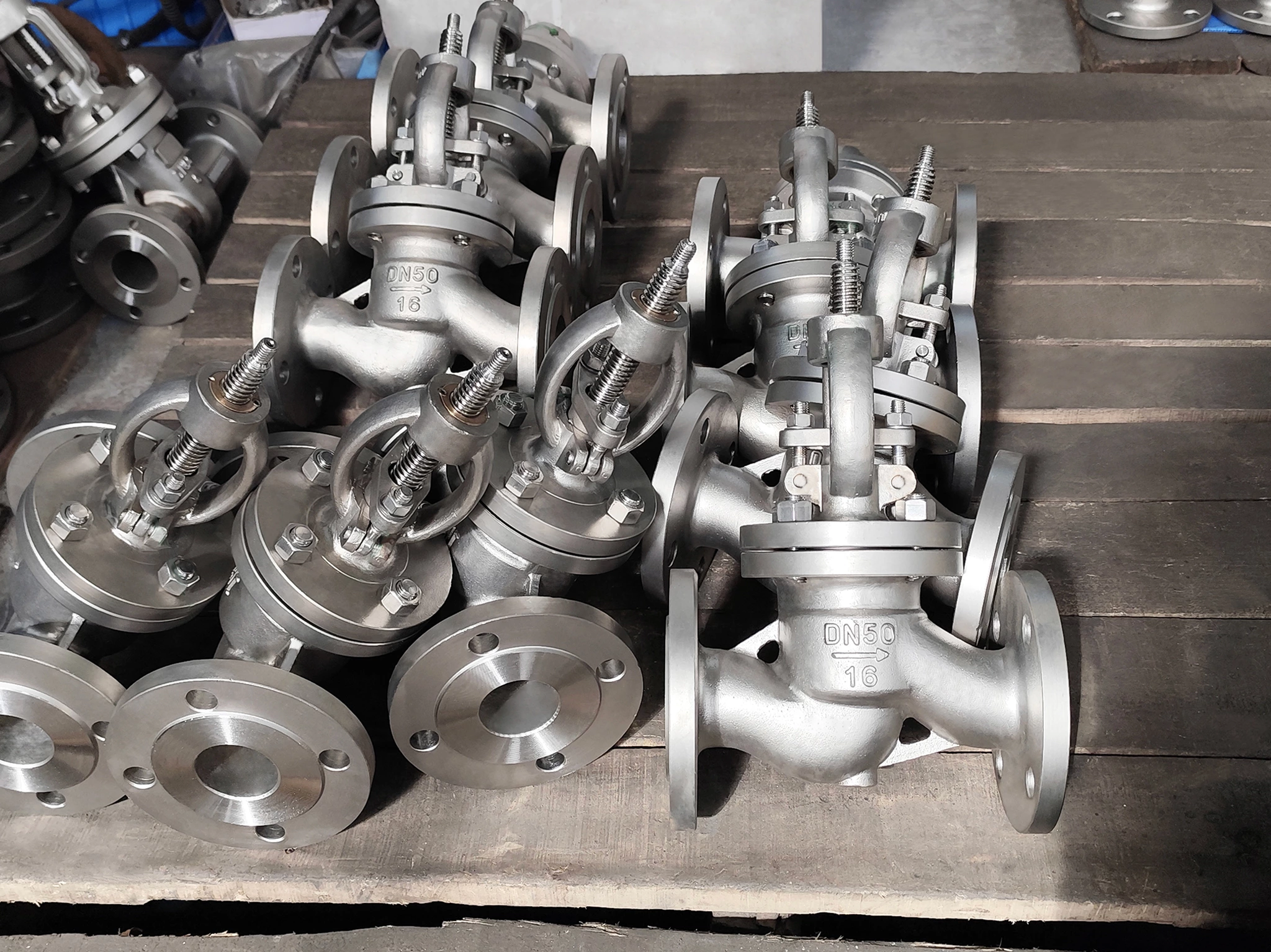

Принцип работы запорного клапана

Запорный клапан – это распространенный клапан для регулирования потока рабочей среды, действие которого основано на точном сопряжении запорного элемента и седла клапана.

Его основной рабочий принцип строится на двух ключевых элементах: механической передаче движения и герметической защите. Клапан имеет простую и компактную конструкцию, высокую точность регулирования и широко адаптируется к различным трубопроводным системам.

Данный клапан состоит преимущественно из таких ключевых деталей, как ручное колесо, шток клапана, запорный элемент, седло клапана и корпус клапана. При работе сила передается путем ручного вращения ручного колеса, поворотное движение которого преобразуется штоком в вертикальное прямолинейное движение вверх и вниз. Запорный элемент, жестко соединенный с нижней частью штока, поднимается и опускается синхронно с ним, что обеспечивает открытие, закрытие и регулирование расхода рабочей среды клапаном.

1. В открытом состоянии запорный элемент поднимается вместе с штоком клапана и плавно отходит от герметической поверхности седла, благодаря чему рабочая среда свободно проходит по внутренним каналам корпуса клапана, при этом сопротивление потоку находится в разумном диапазоне.

2. При закрытии запорный элемент вместе с штоком медленно опускается и плотно прилегает к герметической поверхности седла клапана. За счет герметического давления между этими двумя деталями поток рабочей среды блокируется, что эффективно предотвращает утечку среды и обеспечивает безопасную эксплуатацию трубопроводной системы.

Кроме того, точная регулировка угла вращения ручного колеса позволяет гибко контролировать размер зазора между запорным элементом и седлом клапана, а затем реализовать ступенчатую регулировку скорости потока рабочей среды. Это удовлетворяет как жесткие требования к полному открытию и закрытию клапана, так и адаптируется к гибким сценариям тонкой регулировки расхода, полностью соответствуя эксплуатационным требованиям трубопроводов в таких областях, как нефтехимическая промышленность, муниципальное водоснабжение, теплоснабжение и электроснабжение, и обеспечивая надежную поддержку для стабильной и эффективной работы всех типов систем транспортировки рабочей среды.
