Диаметр условного проход:от 10 до 600 мм
Условное давление:1.6 МПА
Рабочая среда:Вода, пар, нефтявые продукты
Температура рабочей среды:До 425 градусов (углеродистые стали)
До 525 градусов (нержавеющие стали)
Класс герметичности: А по Гост 9544-2015
S серия Облегченая серия
F серия Тяжелая серия ,
| Материал корпуса | СТАЛЬ(С) | ЛЕГИРОВАННАЯ(ЛС) | НЕРЖАВЕЮЩАЯ(НЖ) | ||||
| PN | УПРАВЛЕНИЕ | п | нж | п | нж | п | нж |
| PN16 | маховик | 30с41нж | 30лс41нж | 15лс65п | 15лс65нж | 15нж65п | 15нж65нж |
| редуктор | 30с541нж | 30лс541нж | 15лс565п | 15лс565нж | 15нж565п | 15нж565нж | |
| электропривод | 30с941нж | 30лс941нж | 15лс965п | 15лс965нж | 15нж965п | 15нж965нж | |
Основные технические характеристики

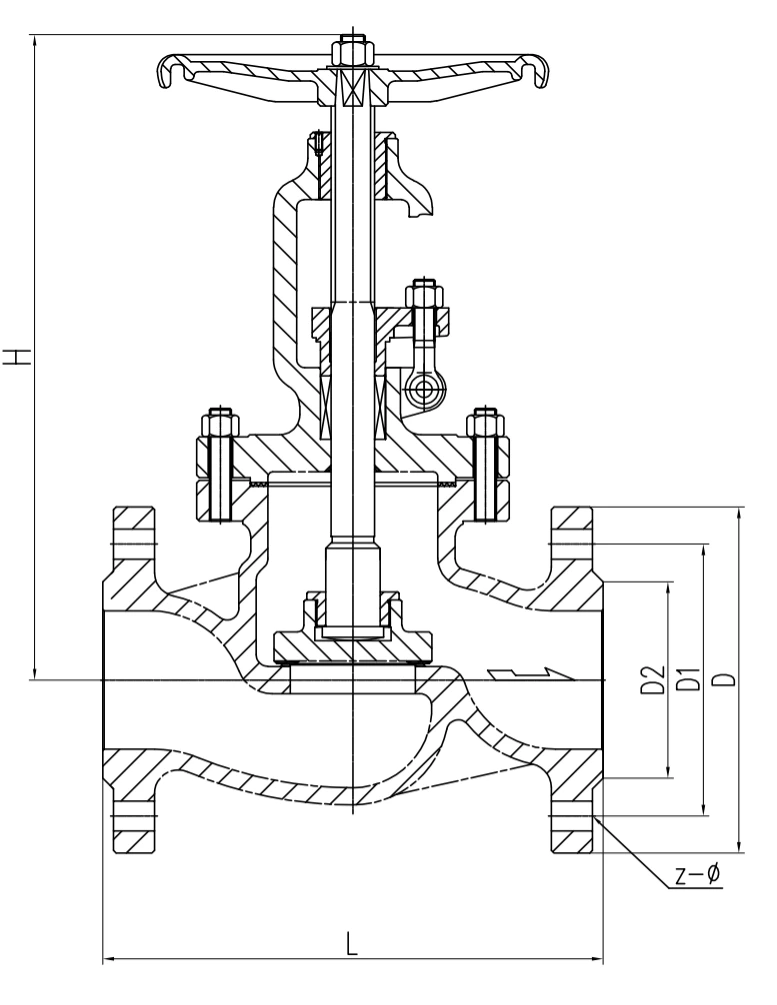

| PN | DN | L | D | D1 | D2 | z-ф | H | Масса,кг |
| 16 | 10 | 130 | 95 | 65 | 45 | 4-14 | 218 | 4.5 |
| 16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 218 | 4.75 |
| 16 | 20 | 150 | 105 | 75 | 55 | 4-14 | 230 | 5.75 |
| 16 | 25 | 160 | 115 | 85 | 65 | 4-14 | 240 | 7 |
| 16 | 32 | 180 | 135 | 100 | 78 | 4-18 | 250 | 10 |
| 16 | 40 | 200 | 145 | 110 | 85 | 4-18 | 262 | 12.5 |
| 16 | 50 | 230 | 160 | 125 | 100 | 4-18 | 280 | 15.5 |
| 16 | 65 | 290 | 180 | 145 | 120 | 4-18 | 327 | 20 |
| 16 | 80 | 310 | 195 | 160 | 135 | 4-18 | 355 | 29 |
| 16 | 100 | 350 | 215 | 180 | 155 | 8-18 | 416 | 41 |
| 16 | 125 | 400 | 245 | 210 | 185 | 8-18 | 460 | 57 |
| 16 | 150 | 480 | 280 | 240 | 210 | 8-23 | 510 | 86.5 |
| 16 | 200 | 600 | 335 | 295 | 265 | 12-23 | 588 | 110 |
| 16 | 250 | 650 | 405 | 355 | 320 | 12-25 | 725 | 155 |
| 16 | 300 | 750 | 460 | 410 | 375 | 12-25 | 925 | 250 |
| 16 | 350 | 850 | 520 | 470 | 435 | 16-25 | 1030 | 430 |
| 16 | 400 | 950 | 580 | 525 | 485 | 16-30 | 1170 | 530 |
| 16 | 450 | 1050 | 640 | 585 | 545 | 20-30 | 1220 | 630 |
| 16 | 500 | 1150 | 705 | 650 | 608 | 20-34 | 1410 | 8/00 |
| 16 | 600 | 1350 | 840 | 770 | 718 | 20-41 | 1610 | 1400 |
