Диаметр условного проход:от 10 до 500 мм
Условное давление:4.0 МПА
Рабочая среда:Вода, пар, нефтявые продукты
Температура рабочей среды:До 425 градусов (углеродистые стали)
До 525 градусов (нержавеющие стали)
Класс герметичности: А по Гост 9544-2015
S серия Облегченая серия
F серия Тяжелая серия
| Материал корпуса | СТАЛЬ(С) | ЛЕГИРОВАННАЯ(ЛС) | НЕРЖАВЕЮЩАЯ(НЖ) | ||||
| PN | УПРАВЛЕНИЕ | п | нж | п | нж | п | нж |
| PN40 | маховик | 15с22п | 15с22нж | 15лс22п | 15лс22нж | 15нж22п | 15нж22нж |
| редуктор | 15с522п | 15с522нж | 15лс522п | 15лс522нж | 15нж522п | 15нж522нж | |
| электропривод | 15с922п | 15с922нж | 15лс922п | 15лс922нж | 15нж922п | 15нж922нж | |
Основные технические характеристики

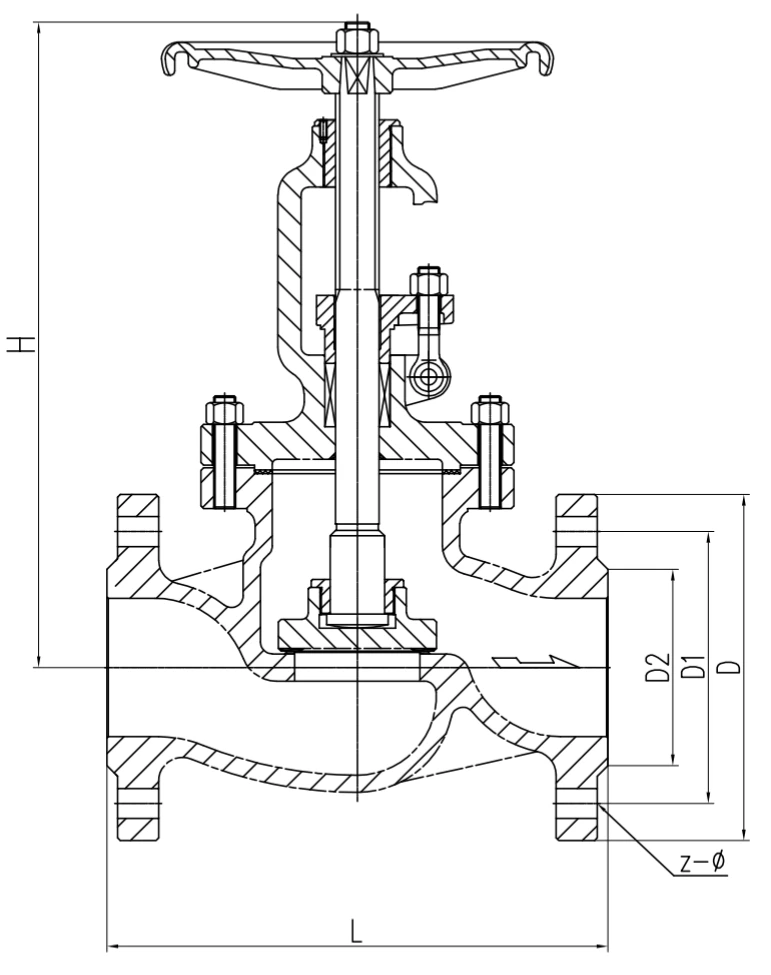

| PN | DN | L | D | D1 | D2 | z-ф | H | Масса,кг |
| 40 | 10 | 130 | 95 | 65 | 45 | 4-14 | 218 | 4.5 |
| 40 | 15 | 130 | 95 | 65 | 45 | 4-14 | 218 | 4.75 |
| 40 | 20 | 150 | 105 | 75 | 55 | 4-14 | 230 | 5.75 |
| 40 | 25 | 160 | 115 | 85 | 65 | 4-14 | 240 | 7 |
| 40 | 32 | 180 | 135 | 100 | 78 | 4-18 | 250 | 10 |
| 40 | 40 | 200 | 145 | 110 | 85 | 4-18 | 262 | 16.5 |
| 40 | 50 | 230 | 160 | 125 | 100 | 4-18 | 280 | 24 |
| 40 | 65 | 290 | 180 | 145 | 120 | 4-18 | 327 | 33 |
| 40 | 80 | 310 | 195 | 160 | 135 | 8-18 | 355 | 44 |
| 40 | 100 | 350 | 215 | 180 | 155 | 8-18 | 416 | 60 |
| 40 | 125 | 400 | 245 | 210 | 185 | 8-18 | 460 | 80 |
| 40 | 150 | 480 | 280 | 240 | 210 | 8-23 | 510 | 90 |
| 40 | 200 | 600 | 335 | 295 | 265 | 12-23 | 588 | 180 |
| 40 | 250 | 650 | 445 | 385 | 345 | 12-34 | 665 | 240 |
| 40 | 300 | 750 | 510 | 450 | 408 | 16-34 | 720 | 400 |
| 40 | 350 | 850 | 570 | 510 | 465 | 16-34 | 860 | 700 |
| 40 | 400 | 950 | 655 | 585 | 535 | 16-41 | 1010 | 800 |
| 40 | 450 | 1050 | 680 | 610 | 560 | 20-41 | 1190 | 1200 |
| 40 | 500 | 1150 | 755 | 670 | 612 | 20-48 | 1260 | 2000 |
