Диаметр условного проход:от 50 до 800 мм
Условное давление:1.6МПА
Температура рабочей среды:до 120 градусов
Рабочая среда:Вода и воздух
Класс герметичности: А по Гост 9544-2015
S серия Облегченая серия
F серия Тяжелая серия
Конструкция:с невыдвижным шпинделем , с выдвижным шпинделем
Материал корпуса：Ковкий чугун
Тип управления：ручное(маховик),редуктор(5),электропривод(9)
Материал Уплотнение：EPDM
Тип присоединение：фланцевое
Маркировка 30ч39р, 30ч539р,30ч939р
Материалы основных деталей
Корпус: Ковкий чугун (GGG50)
Крышка:Ковкий чугун (GGG50)
Клин :Ковкий чугун (GGG50)+EPDM
Шпиндель: Сталь 20 , 20Х13,нж304, Латунь
Ходовая гайка:Чугун,Латунь
Прокладка:EPDM
Штурвал: Сталь 20 , Чугун

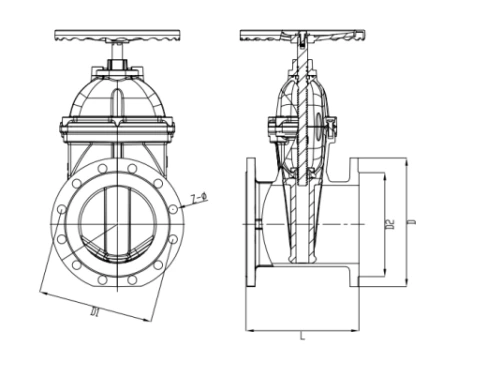

Основные технические характеристики
| DN | L | D | D1 | D2 | z-ф |
| 50 | 180 | 160 | 125 | 100 | 45765 |
| 80 | 210 | 195 | 160 | 135 | 45887 |
| 100 | 230 | 215 | 180 | 155 | 45887 |
| 150 | 280 | 280 | 240 | 210 | 45892 |
| 200 | 330 | 335 | 295 | 265 | 46014 |
| 250 | 450 | 405 | 355 | 320 | 46016 |
| 300 | 500 | 460 | 410 | 375 | 46016 |
| 350 | 550 | 520 | 470 | 435 | 16-25 |
| 400 | 600 | 580 | 525 | 485 | 16-30 |
| 500 | 700 | 705 | 650 | 608 | 20-34 |
| 600 | 800 | 840 | 770 | 718 | 20-36 |
| 800 | 1000 | 1020 | 950 | 898 | 24-41 |
