Диаметр условного проход:от 50 до 800 мм
Условное давление:1.0 МПА-1.6МПА
Температура рабочей среды:до 225 градусов
Рабочая среда:Вода и воздух
Класс герметичности: С по Гост 9544-2015
Конструкция:с выдвижным шпинделем
Материал корпуса：Серый чугун （СЧ20), ковкий чугун
Тип управления：ручное(маховик),редуктор(5),электропривод(9)
Материал Уплотнение：меттал по метталу
Тип присоединение：фланцевое
Маркировка 30ч6бр, 30ч506бр , 30ч906бр
Материалы основных деталей
Корпус: Серый чугун (СЧ20), Ковкий чугун
Крышка: Серый чугун (СЧ20) , Ковкий чугун
Клин :Серый чугун (СЧ20) , Ковкий чугун
Шпиндель: Сталь 20 , 20Х13
Прокладка:Паронит ПОН-Б
Наплавка на клине :Латунь ЛС 59-1
Наплавка на корпусе:Латунь ЛС 59-1

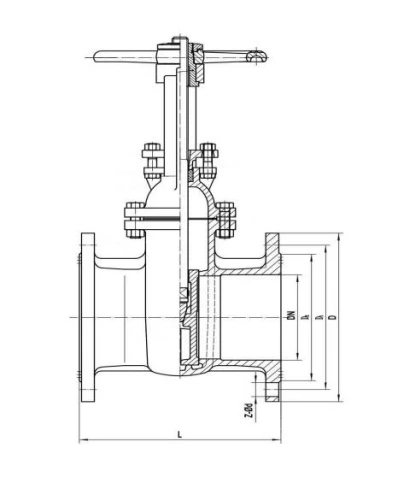

Основные технические характеристики
| DN | L | D | D1 | D2 | z-ф |
| 50 | 180 | 160 | 125 | 100 | 4-φ18 |
| 80 | 210 | 195 | 160 | 135 | 4-φ18 |
| 100 | 230 | 215 | 180 | 155 | 8-φ18 |
| 150 | 280 | 280 | 240 | 210 | 8-φ23 |
| 200 | 330 | 335 | 295 | 265 | 8-φ23 |
| 250 | 450 | 390 | 350 | 320 | 12-φ23 |
| 300 | 500 | 440 | 400 | 368 | 16-φ23 |
| 350 | 550 | 500 | 460 | 428 | 16-φ25 |
| 400 | 600 | 565 | 515 | 482 | 20-φ25 |
| 500 | 700 | 670 | 620 | 585 | 20-φ25 |
| 600 | 800 | 780 | 725 | 685 | 20-φ30 |
| 800 | 1000 | 1010 | 950 | 905 | 24-φ34 |
