Диаметр условного проход:от 15 до 250 мм
Условное давление:1.6 МПА
Температура рабочей среды: до 200 градусов
Рабочая среда:Химическая среда
Класс герметичности: А по Гост 9544-2015
Конструкция:разборная
Материал корпуса：сталь(с), легированная сталь(лс),нержавеющая сталь (нж)
Тип управления：ручное(маховик),редуктор(5),электропривод(9)
Материал Уплотнение：FEP(F46),PCTFE(F3)PTFE(F4)PFA,Po
Тип присоединение：фланцевый
Материалы основных деталей
Корпус：Cталь 20,304,316L
Диск：Cталь 20, 304,316L
Диск:Cталь 20, 304,316L
Фунтеровка：FEP(F46),PCTFE(F3)PTFE(F4)PFA,Po
Диафрагмб：FEP(F46),CR,PFA,EPDM

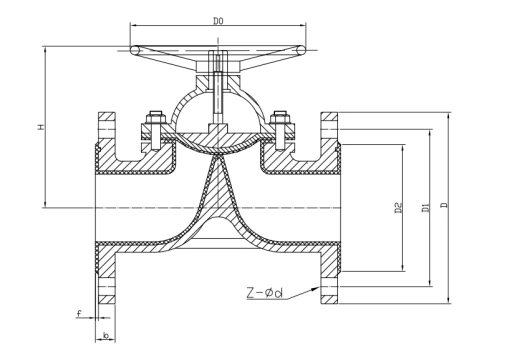

Основные технические характеристики
| DN mm | L | D | D1 | D2 | f | b | Z-φd | DO | H | вес kg) |
| PN1.6MPa | ||||||||||
| 15 | 125 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 120 | 3.5 |
| 20 | 135 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 120 | 4 |
| 25 | 145 | 115 | 65 | 65 | 3 | 17 | 4-14 | 180 | 130 | 5.5 |
| 32 | 160 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 135 | 8 |
| 40 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 160 | 9 |
| 50 | 210 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 165 | 12 |
| 65 | 250 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 200 | 21 |
| 80 | 300 | 200 | 160 | 135 | 3 | 22 | 8-18 | 280 | 220 | 28 |
| 100 | 350 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 275 | 38 |
| 125 | 400 | 250 | 210 | 185 | 4 | 24 | 8-18 | 320 | 335 | 60 |
| 150 | 460 | 280 | 240 | 210 | 4 | 26 | 8-23 | 350 | 380 | 82 |
| 200 | 570 | 340 | 295 | 265 | 4 | 26 | 12-23 | 450 | 500 | 123 |
| 250 | 680 | 405 | 355 | 320 | 4 | 28 | 12-28 | 500 | 575 | 235 |
