Диаметр условного проход:от 10 до 300 мм
Условное давление:1.6 МПА
Температура рабочей среды: до 200 градусов
Рабочая среда:Химическая среда
Класс герметичности: А по Гост 9544-2015
Конструкция:разборная
Материал корпуса：сталь(с), легированная сталь(лс),нержавеющая сталь (нж)
Тип управления：ручное(маховик),редуктор(5),электропривод(9)
Материал Уплотнение：FEP(F46),PCTFE(F3)PTFE(F4)PFA,Po
Тип присоединение：фланцевый
Материалы основных деталей
Корпус： Cталь 20,20ГЛ, 304,316L
Диск：Cталь 20, 304,316L
Фунтеровка：FEP(F46),PCTFE(F3)PTFE(F4)PFA,Po
Основные технические характеристики

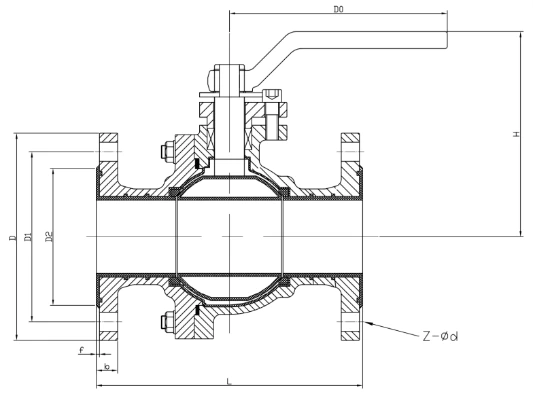

| DN | L | D | D1 | D2 | f | b | Z-φd | H | Do | вес.кг | |
| 10 | 180 | 90 | 60 | 41 | 3 | 14 | 4-14 | 90 | 140 | 3.5 | |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-14 | 85 | 140 | 4 | |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-14 | 98 | 150 | 45 | |
| 25 | 160 | 115 | 85 | 65 | 3 | 16 | 4-14 | 113 | 150 | 5.5 | |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-18 | 130 | 200 | 7 | |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-18 | 135 | 230 | 0 | |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-18 | 140 | 250 | 15 | |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-18 | 145 | 270 | 17 | |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-18 | 205 | 300 | 30 | |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-18 | 230 | 350 | 40 | |
| 125 | 320 | 245 | 210 | 188 | 4 | 26 | 8-18 | 252 | 400 | 60 | |
| 160 | 360 | 280 | 240 | 210 | 4 | 28 | 8-23 | 283 | 600 | 75 | |
| 200 | 400 | 335 | 295 | 265 | 6 | 32 | 12-23 | 325 | 700 | 130 | |
| 250 | 450 | 405 | 355 | 320 | 5 | 36 | 12-26 | 370 | 800 | 160 | |
| 300 | 500 | 460 | 410 | 375 | 5 | 36 | 12-26 | 420 | 1000 | 220 | |
