Диаметр условного проход:от 20 до 600 мм
Условное давление:1.6 МПА
Рабочая среда:Вода, пар, нефтявые продукты
Температура рабочей среды:До 425 градусов (углеродистые стали)
До 525 градусов (нержавеющие стали)
Класс герметичности: C по Гост 9544-2015

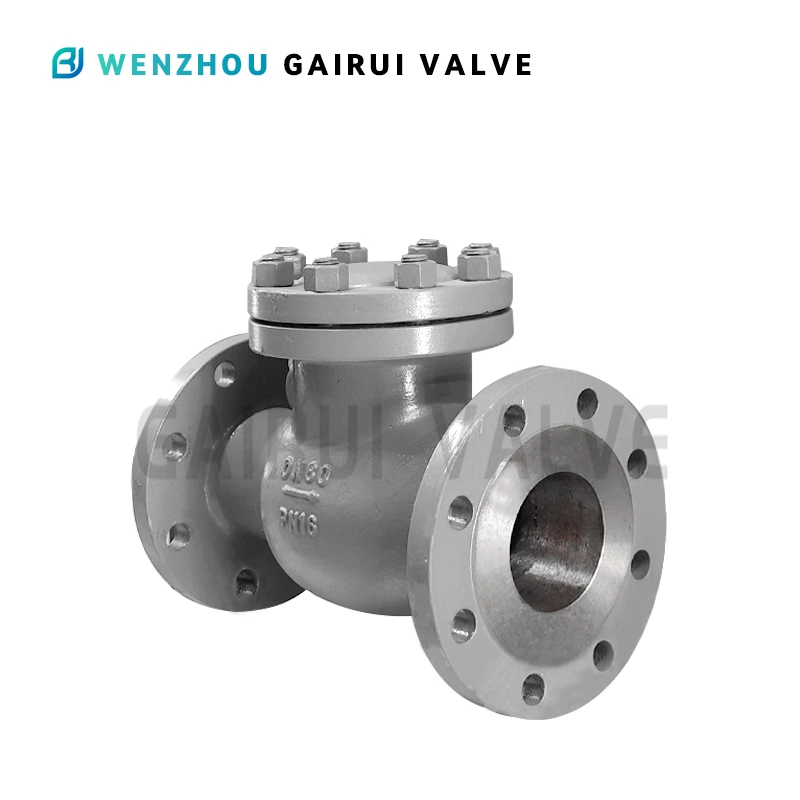

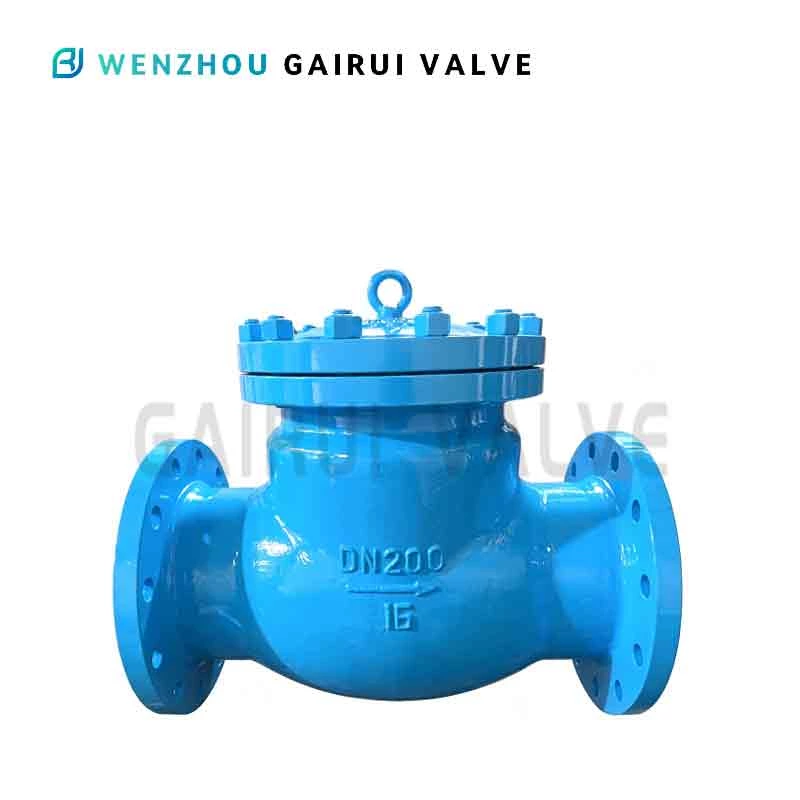

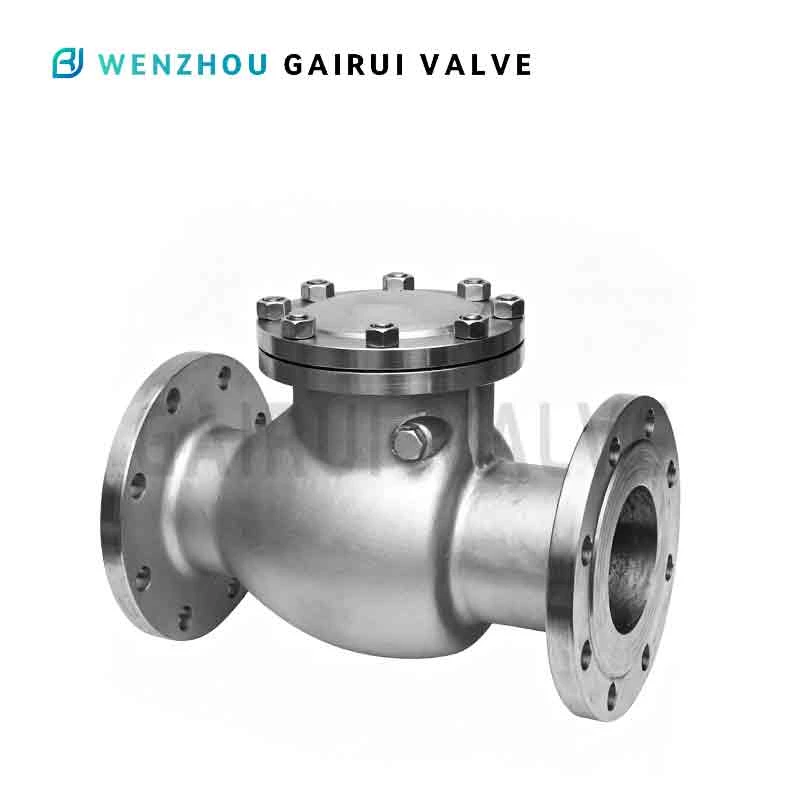

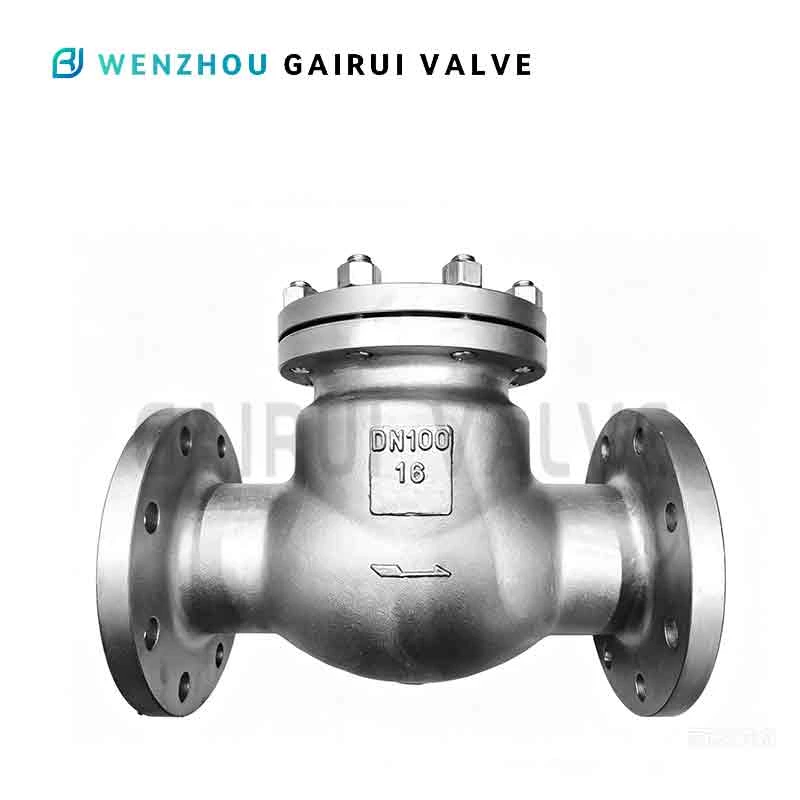

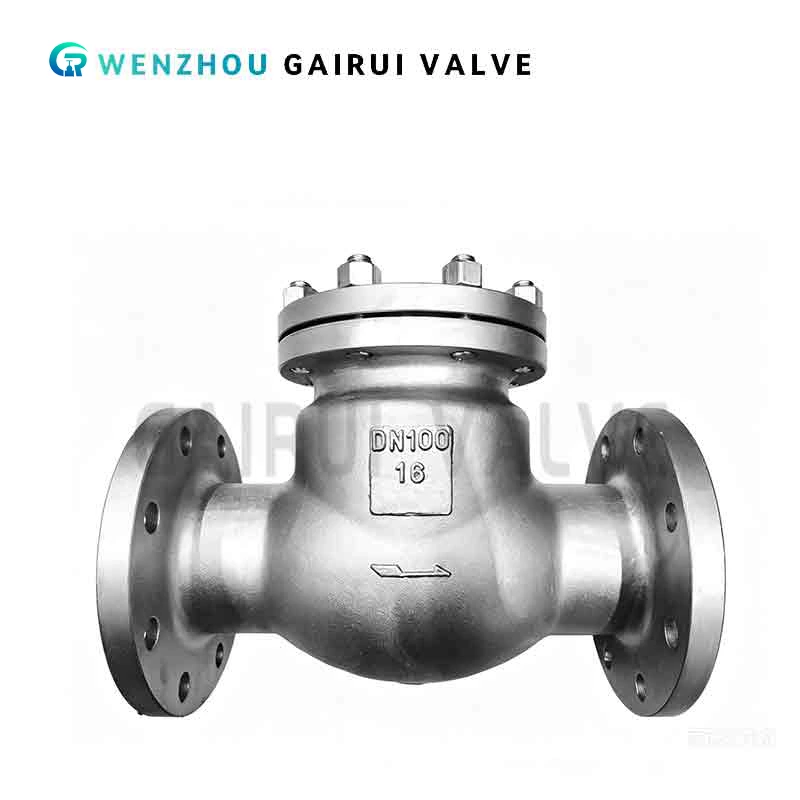

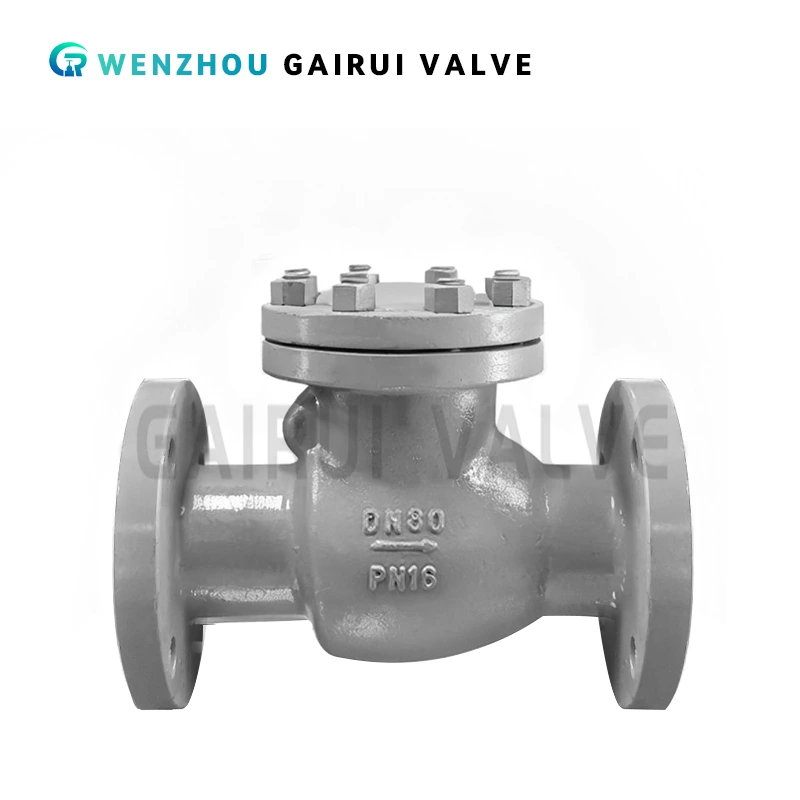

Конструкция：Обратный поворотный
Материал корпуса：сталь(с), легированная сталь(лс),нержавеющая сталь (нж)
Тип управления：Самостоятельно
Материал Уплотнение：меттал по метталу(нж)
Тип присоединение：фланцевое, под приварку
| Маркировка | 19c76нж | 19лc76нж | 19нж76нж |
Материалы основных деталей
Корпус：Сталь 20Л, 25Л,20ГЛ,12Х18Н9,12Х18Н9ТЛ,10Х17Н13М2Т
Захлопка：Сталь 20Л, 25Л,20ГЛ,12Х18Н9,12Х18Н9ТЛ,10Х17Н13М2Т
Крышка：Сталь 20Л, 25Л,20ГЛ,12Х18Н9,12Х18Н9ТЛ,10Х17Н13М2Т
Прокладка：ТРГ
Наплавка на клине：Сталь 20х13,Сталь 547 (Mo）,Стеллик
Наплавка на корпусе：Сталь 20х13,Сталь 547 (Mo）,Стеллик
Основные технические характеристики

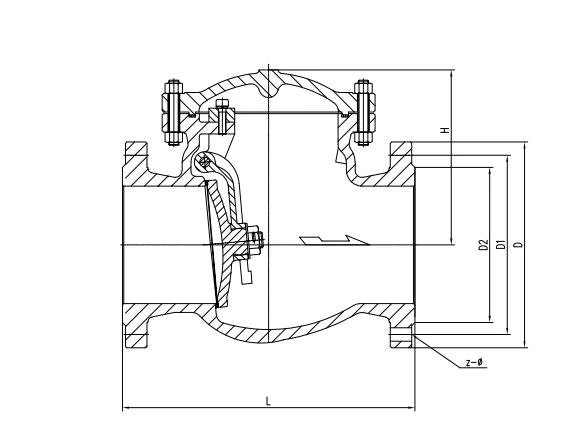

| PN | DN | L | D | D1 | D2 | z-ф | H |
| 16 | 20 | 150 | 105 | 75 | 55 | 4-Φ14 | 100 |
| 16 | 25 | 160 | 115 | 85 | 65 | 4-Φ14 | 100 |
| 16 | 32 | 180 | 135 | 100 | 78 | 4-Φ18 | 105 |
| 16 | 40 | 200 | 145 | 110 | 85 | 4-Φ18 | 115 |
| 16 | 50 | 230 | 160 | 125 | 100 | 4-Φ18 | 135 |
| 16 | 65 | 290 | 180 | 145 | 120 | 4-Φ18 | 140 |
| 16 | 80 | 310 | 195 | 160 | 135 | 8-Φ18 | 145 |
| 16 | 100 | 350 | 215 | 180 | 155 | 8-Φ18 | 165 |
| 16 | 125 | 400 | 245 | 210 | 185 | 8-Φ18 | 250 |
| 16 | 150 | 480 | 280 | 240 | 210 | 8-Φ23 | 295 |
| 16 | 200 | 550 | 335 | 295 | 265 | 12-Φ23 | 315 |
| 16 | 250 | 650 | 405 | 355 | 320 | 12-Φ25 | 430 |
| 16 | 300 | 750 | 460 | 410 | 375 | 12-Φ25 | 480 |
| 16 | 350 | 850 | 520 | 470 | 435 | 16-Φ25 | 500 |
| 16 | 400 | 950 | 580 | 525 | 485 | 16-Φ30 | 520 |
| 16 | 450 | 1050 | 640 | 585 | 545 | 20-Φ30 | 580 |
| 16 | 500 | 1150 | 705 | 650 | 608 | 20-Φ34 | 630 |
| 16 | 600 | 1350 | 840 | 770 | 718 | 20-Φ41 | 780 |
