Диаметр условного проход:от 15 до 300 мм
Условное давление:2.5 МПА
Рабочая среда:Вода, пар, нефтявые продукты
Температура рабочей среды:До 425 градусов (углеродистые стали)
До 525 градусов (нержавеющие стали)
Класс герметичности: C по Гост 9544-2015
Конструкция：Обратный подъемный
Материал корпуса：сталь(с), легированная сталь(лс),нержавеющая сталь (нж)
Тип управления：Самостоятельно
Материал Уплотнение：меттал по метталу(нж)
Тип присоединение：фланцевое, под приварку
| Маркировка | 16с10нж,16с10п | 16лс10нж,16лс10п | 16нж10нж,16нж10п |
Материалы основных деталей
Корпус：Сталь 20Л, 25Л,20ГЛ,12Х18Н9,12Х18Н9ТЛ,10Х17Н13М2Т
Захлопка：Сталь 20Л, 25Л,20ГЛ,12Х18Н9,12Х18Н9ТЛ,10Х17Н13М2Т
Крышка：Сталь 20Л, 25Л,20ГЛ,12Х18Н9,12Х18Н9ТЛ,10Х17Н13М2Т
Шпиндель:Сталь 20Х13,12Х18Н9,12Х18Н9ТЛ
Прокладка：ТРГ
Наплавка на клине：Сталь 20х13,Сталь 547 (Mo）,Стеллик
Наплавка на корпусе：Сталь 20х13,Сталь 547 (Mo）,Стеллик
Основные технические характеристики

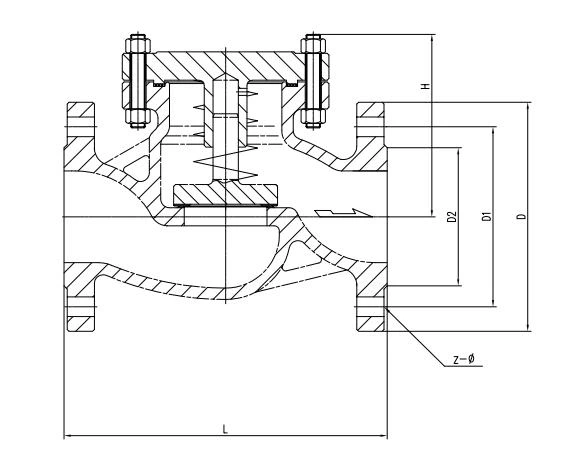

| PN | DN | L | D | D1 | D2 | z-ф | H |
| 25 | 15 | 130 | 95 | 65 | 45 | 4-Φ14 | 90 |
| 25 | 20 | 150 | 105 | 75 | 55 | 4-Φ14 | 105 |
| 25 | 25 | 160 | 115 | 85 | 65 | 4-Φ14 | 115 |
| 25 | 32 | 180 | 135 | 100 | 78 | 4-Φ18 | 120 |
| 25 | 40 | 200 | 145 | 110 | 85 | 4-Φ18 | 130 |
| 25 | 50 | 230 | 160 | 125 | 100 | 4-Φ18 | 140 |
| 25 | 65 | 290 | 180 | 145 | 120 | 8-Φ18 | 150 |
| 25 | 80 | 310 | 195 | 160 | 135 | 8-Φ18 | 170 |
| 25 | 100 | 350 | 230 | 190 | 160 | 8-Φ23 | 185 |
| 25 | 125 | 400 | 270 | 220 | 188 | 8-Φ25 | 195 |
| 25 | 150 | 480 | 300 | 250 | 218 | 8-Φ25 | 225 |
| 25 | 200 | 600 | 360 | 310 | 278 | 12-Φ25 | 250 |
| 25 | 250 | 650 | 425 | 370 | 335 | 12-Φ30 | 270 |
| 25 | 300 | 750 | 485 | 430 | 390 | 16-Φ30 | 300 |
