Диаметр условного проход:от 15 до 200 мм
Условное давление:1.6 МПА
Температура рабочей среды: до 150 градусов
Рабочая среда:вода, пар нефтявые продукты
Класс герметичности:A по Гост 9544-2015
Материал корпуса：сталь(с), легированная сталь(лс),нержавеющая сталь (нж)
Тип управления：ручное(маховик),редуктор(5),электропривод(9)
Материал Уплотнение：PTFE
Тип присоединение：Фланцевое, под приварку
Материалы основных деталей
Корпус：Сталь 20 , А105, нержавеющие стали
Крашка：Сталь 20 , А105, нержавеющие стали
Шар:нержавеющие стали
Шток:нержавеющие стали
Седло:PTFE,RPTFE
Набивка сальника:Графит, PTFE

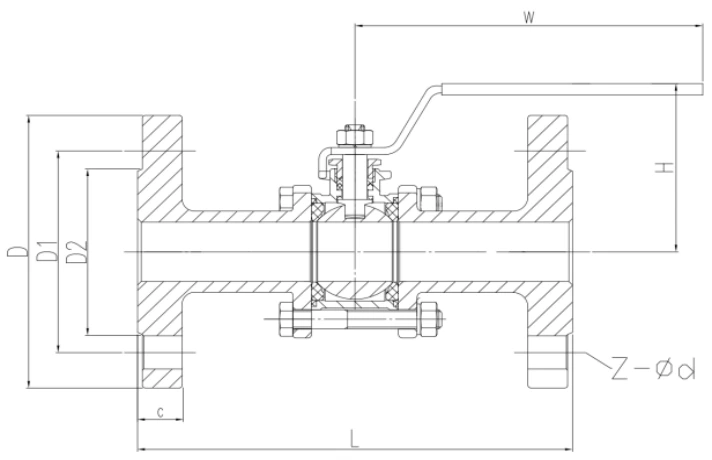

Основные технические характеристики
| DN | L | D | D1 | D2 | b | f | Z-φd | H | W | TXT |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 75 | 125 | 9X9 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 80 | 140 | 9X9 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 85 | 140 | 11X11 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 100 | 170 | 11X11 |
| 40 | 200 | 145 | 110 | 85 | 16 | 2 | 4-Φ18 | 110 | 200 | 14X14 |
| 50 | 230 | 160 | 125 | 100 | 16 | 2 | 4Φ18 | 120 | 220 | 14X14 |
| 65 | 290 | 180 | 145 | 120 | 18 | 2 | 4-Φ18 | 130 | 280 | 14X14 |
| 80 | 310 | 195 | 160 | 135 | 20 | 2 | 8-Φ18 | 140 | 300 | 17X17 |
| 100 | 350 | 215 | 180 | 155 | 20 | 2 | 8-Φ18 | 160 | 340 | 22X22 |
| 125 | 400 | 245 | 210 | 185 | 22 | 2 | 8-Φ18 | 180 | 400 | |
| 150 | 480 | 280 | 240 | 212 | 24 | 2 | 8-Φ22 | 270 | 450 | |
| 200 | 600 | 335 | 295 | 268 | 26 | 2 | 12-Φ22 | 350 | 600 |
