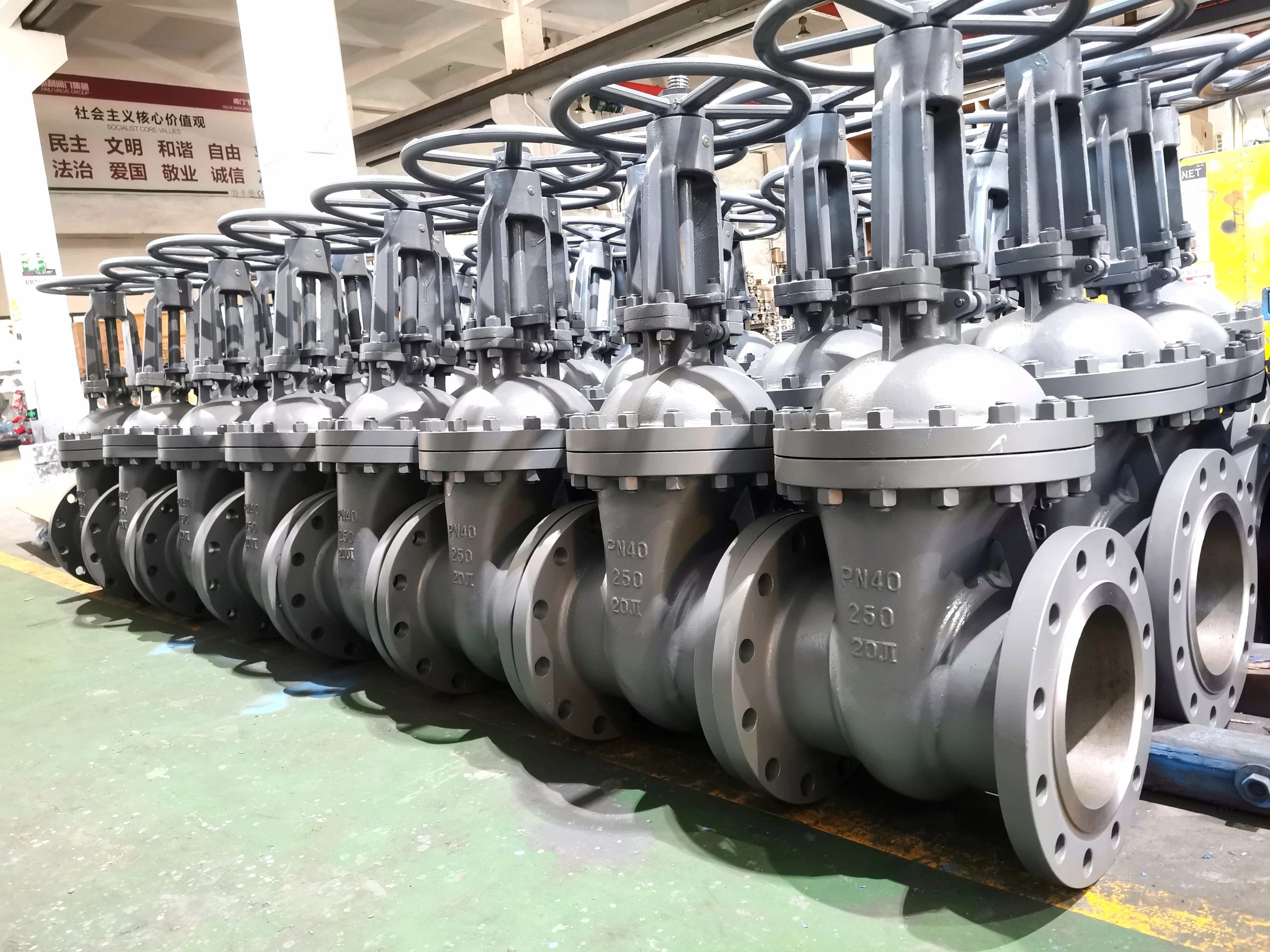

Как правильно выбрать задвижку российского стандарта для конкретного применения

Задвижки российского стандарта — это клапаны, разработанные и изготовленные в соответствии с российскими стандартами (ГОСТ), и широко используемые в таких отраслях, как нефтяная, химическая и электроэнергетическая. Выбор задвижки российского стандарта, подходящей для конкретного применения, требует рассмотрения многих факторов, включая сценарии применения, характеристики среды, условия работы и соответствующие стандартные требования. Ниже приведено подробное руководство по выбору:

I. Основные характеристики и стандарты задвижек российского стандарта
Задвижки российского стандарта имеют следующие характеристики:

‌Компактная конструкция‌: разумная конструкция, хорошая жесткость клапана, гладкий канал, малый коэффициент сопротивления потоку
‌Хорошие уплотнительные характеристики‌: уплотнительная поверхность изготовлена ​​из нержавеющей стали или твердого сплава, а срок службы длительный
‌Гибкая эксплуатация‌: используется гибкий графитовый наполнитель, уплотнение надежное, а эксплуатация легкая и гибкая
‌Различные способы привода‌: в том числе ручной, электрический, пневматический, зубчатая передача и т. д.
‌Тип затвора‌: существуют типы упругих клиновых одинарных затворов, жестких клиновых одинарных затворов и двойных затворов
Основные стандарты и технические условия
Технические условия проекта: ГОСТ 5762-2002
Конструкционная длина: ГОСТ 3706-93
Фланцевое соединение: ГОСТ 12815-80
Концевое соединение под сварку встык: GB/T 12224
Испытания и проверки: ГОСТ 356-80, ISO5208
Уровень давления и температуры: GB/T 122248
II. Ключевые факторы для выбора
1. Характеристики среды
Тип среды: жидкость, газ, пар или смесь твердых частиц
Коррозионная активность: кислотная, щелочная или нейтральная среда
Вязкость: высоковязкая среда требует специальной конструкции
Чистота: содержит ли она твердые частицы
2. Условия работы
Диапазон температур: выберите подходящий материал в соответствии с температурой среды
Углеродистая сталь (тип C): ≤425℃
Хромоникелево-титановая сталь (тип P): ≤200℃
Хромоникелево-молибденово-титановая сталь (тип R): ≤200℃
Хромомолибденовая сталь (тип I): ≤550℃34
Уровень давления: выберите уровень давления, соответствующий трубопроводной системе
Требования к потоку: выберите соответствующий диаметр в соответствии с потоком
3. Выбор материала клапана
Материал корпуса клапана: чугун, углеродистая сталь, нержавеющая сталь, легированная сталь и т. д.
Уплотнение материал: резина, медь, легированная сталь, политетрафторэтилен (ПТФЭ) и т. д.
Порядок выбора:
Корпус клапана: чугун → углеродистая сталь → нержавеющая сталь
Уплотнительное кольцо: резина → медь → легированная сталь → F431
III. Требования к выбору для различных отраслей промышленности
1. Нефтяная промышленность
Система трубопроводов сырой нефти: должна выдерживать высокое давление (10-25 МПа) и агрессивные среды (сернистая сырая нефть, высоковязкие нефтепродукты), обычно используются задвижки из кованой стали или сварные задвижки, а материалы в основном из нержавеющей стали A105, 316L
Контроль безопасности зоны хранения резервуаров: аварийные запорные клапаны на входе и выходе резервуара для хранения в основном используют плоские задвижки с отводными отверстиями, с гидравлическими или пневматическими приводами
Принцип выбора:
Отдавайте приоритет клапанам с прямыми каналами потока (таким как задвижки и шаровые краны)
Избегайте использования клапанов, закрывающихся вниз (таких как запорные клапаны)
Клапаны с функциями очистки для закрывающих частей следует использовать для сред, содержащих частицы
2. Химическая промышленность
Коррозионные среды: Когда температура и давление невысокие, старайтесь использовать неметаллические клапаны; футерованные клапаны могут использоваться для высоких температур и высокого давления
Вязкие среды: используйте клапаны с малым сопротивлением потоку, такие как запорные клапаны постоянного тока, задвижки, шаровые краны, пробковые краны и т. д.
Специальные среды: для специальных сред, таких как кислород или аммиак, следует использовать специальные клапаны
Меры предосторожности: для двухпоточных трубопроводов следует использовать ненаправленные клапаны (например, задвижки)
Запорные клапаны и задвижки не следует использовать для сред с кристаллизацией или осадком, следует использовать шаровые краны или пробковые краны
3. Энергетическая промышленность
‌ Тепловая электростанция: на главном паропроводе (температура выше 540 ℃, давление 16-25 МПа) используются задвижки из хромомолибденовой стали (например, материалы WC6, WC9)
‌ Атомная электростанция: задвижки уровня 1 атомной энергетики должны пройти сейсмическую сертификацию (например, стандарт RCC-M), иметь конструкцию с двойным затвором и металлическое уплотнение
‌ Новая энергетика: задвижка из ковкого чугуна клапаны могут использоваться в системах охлаждающей воды
IV. Этапы выбора и меры предосторожности
Этапы выбора
‌ Четкие требования к условиям работы: Определите тип среды, давление, температуру, расход и другие параметры
‌ Определите тип клапана: Выберите задвижки, шаровые краны, запорные клапаны и т. д. в соответствии с функциональными требованиями
‌ Выберите материал клапана: Выберите корпус клапана и уплотнительные материалы в соответствии с характеристиками среды
‌ Рассмотрите режим работы: ручной, электрический, пневматический или гидравлический
‌ Определите способ соединения: фланцевое, резьбовое или сварное соединение
‌ Особые требования к оценке: противопожарная безопасность, предотвращение взрывов, гигиена и другие особые требования
Экономическая оценка: комплексное рассмотрение стоимости закупки, стоимости установки, стоимости обслуживания и срока службы
Меры предосторожности
Рабочая среда: необходимо учитывать тип, температуру, давление и другие характеристики среды
Размер клапана: должен соответствовать трубопроводу или оборудованию, номинальный диаметр должен быть равен или немного больше диаметра трубопровода
Характеристики уплотнения: Это имеет решающее значение, и необходимо учитывать допуск давления уплотнительного материала, конструкции и корпуса двери
Эксплуатационные характеристики: Задвижка не может использоваться для дросселирования и должна быть полностью открытым и закрытым
Сила должна быть стабильной и равномерной при открытии и закрытии задвижки, ударная сила не должна применяться
После открытия задвижки маховик следует повернуть на 1-2 оборота в противоположном направлении
При открытии и закрытии задвижки тело человека не должно быть обращено к верхней части штока клапана
