фланцевая задвижка 30с41нж/30лс41нж

Задвижка 30с41нж

Рассчитать стоимость

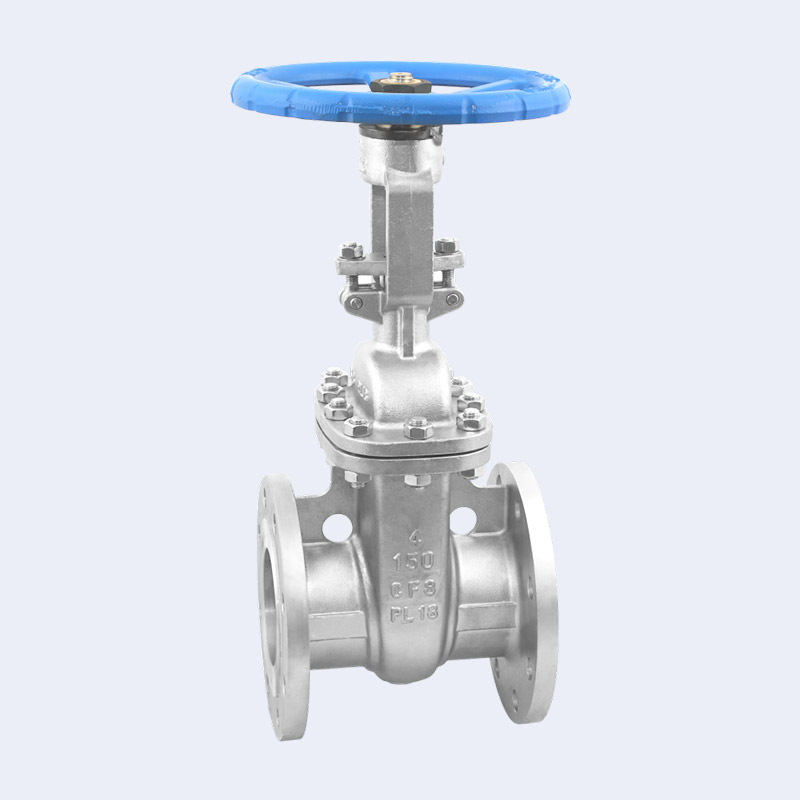

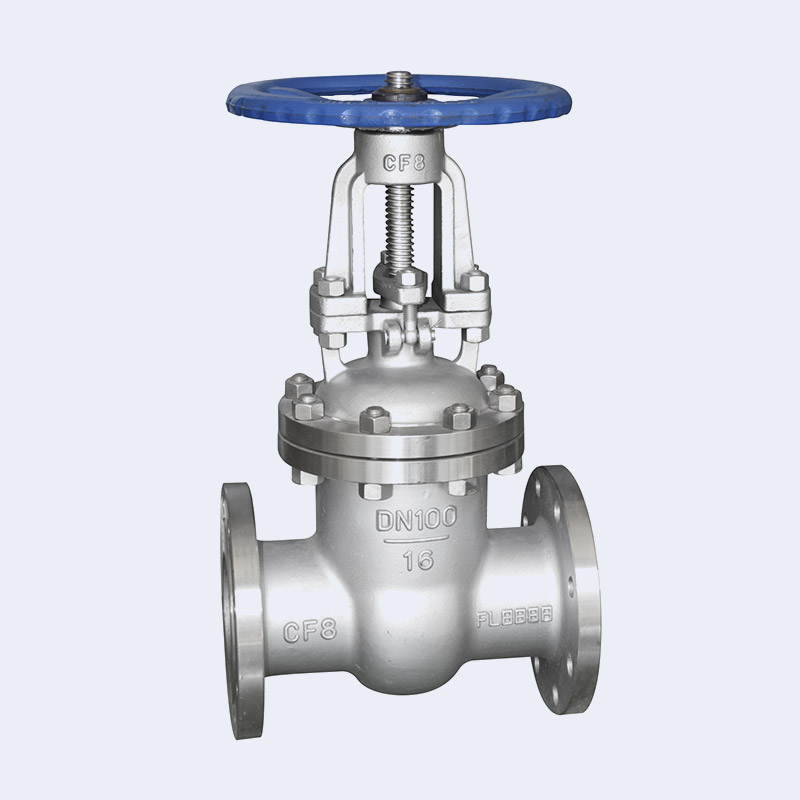

Задвижка 30с41нж стальная общепромышленного назначения для сред - вода и пар, оснащена выдвижным шпинделем с клиновым затвором на давление среды 1,6 МПа (Ру16), под трубопроводы диаметров (Ду) от 50мм. до 1200мм.

Производство

«WENZHOU GAIRUI VALVE CO LTD» — один из крупнейших производителей трубопроводной арматуры по Госту в Китае.Поставка с китайского фабрики  без посредников.100% опрессовка!

Технические характеристики

• Давление Ру16 - Pn (Ру) условное среды: 1,6МПа

• Тип присоединения к трубопроводу: фланцевое по ГОСТ 12815-80

• Климатическое исполнение: У1.

• Температура окружающей среды (ОС) от: -40°С до +50°С

• Температура рабочей среды: вода или пар (РС) до +425°С

• Корпус выполнен методом литья высокоуглеродистой стали марки 20Л.

• Запорный элемент клин: НЖ наплавка на диске клина и на уплотнительной поверхности.

• Класс герметичности: "А" - ГОСТ Р 54808 -2011

• Управляющий элемент: маховик.

Конструкция

• Корпус;исполнен литьём стали.

• Крышка.

• Клин (клиновый затвор с нержавеющей наплавкой)

• Выдвижной шпиндель, уплотнение шпинделя сальниковое, (высота Н - положение "закрыто", высота Н1 - положение "открыто"). Например, размеры по чертежу 30с41нж Ду 50: высота в положении "закрыто" Н - 350 мм, в положении "открыто" Н1 - 405 мм, D фланца - 160 мм, длинна 180мм.

• Гайка шпинделя.

• Гайка

• Шпилька, болт.

• Болт откидной

• Кольцо

• Набивка сальника.

• Маховик.

• Подшипник.

Маркировка

Задвижки стальные с выдвижным шпинделем 30с41нж Ру16 Ду100. Пример маркировки:

30 - обозначает тип запорной арматуры в данном случае - задвижка ЗКЛ

С - обозначение основных материалов корпусных деталей - это сталь.

41 - номенклатурный номер принятый стандартами, цифра перед номером 5 (541) - означает возможность установки управляющего редуктора, 9 (941) - комплектация с электроприводом.

НЖ - нержавеющая сталь - материалы изготовления клина или наплавки клина и уплотнителя проходного отверстия.

Ру (Pn) - давление рабочей среды

16 - номинал давления.

Ду - присоединительный диаметр к трубопроводу.

100 - диаметр в миллиметрах.
