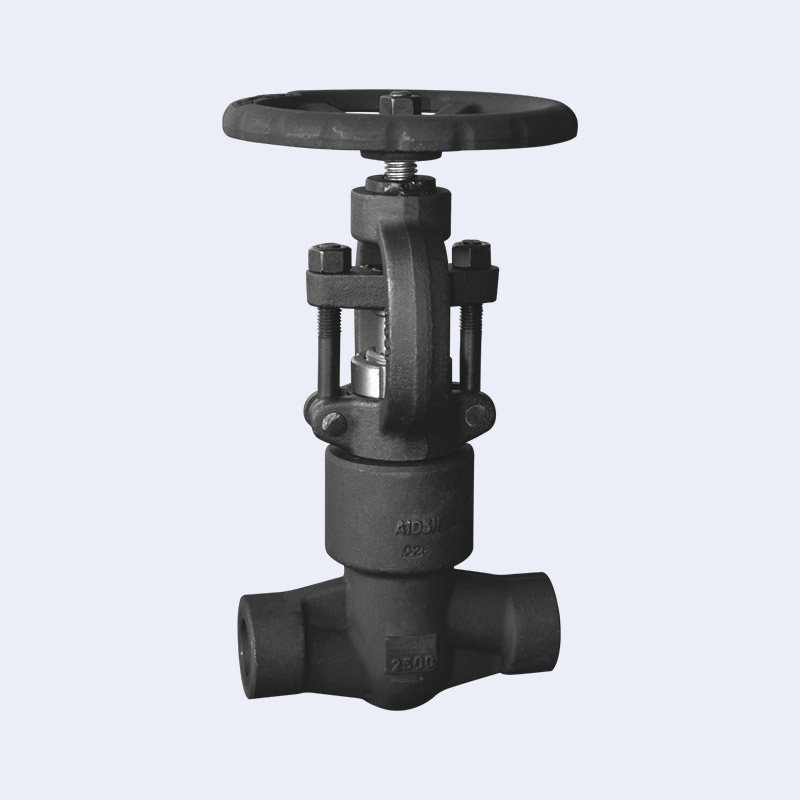

Задвижка кованная (ЗКС)

Задвижки кованые (ЗКС)

Cтальные кованые задвижки (ЗКС) предназначены для установки на трубопроводы в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 20, 15ХМ, 20Г, 08Х18Н10Т с фланцевым присоединением, под приварку, муфтовым резьбовым и муфтовым под сварку с ручным управлением. Класс герметичности "А" по ГОСТ 9544-2015.

Уcтановочное положение задвижки: приводом (маховиком вверх), допускается отклонение от вертикали до 90º в любую сторону. Направление подачи рабочей среды: любое.

Материал корпуса задвижки A105/F304 /F316/F304L/F316L/LF2/F11/F22/F5

1.Корпус ---ASTM A105N

2. Седло ---ASTM A276 420

3.Клин---ASTM A276 420

4.Прокладка---304ss спирально-навитая с графитом

5.Прокладка---ASTM A276 420

6.Маховик---Ковкий чугун

7.Шильдик---304S.S

8.Контргайка---ASTM A108 1020

9.Блот---ASTM A108 1020

10.Шток---ASTM A182 F6a

11.Крышка---ASTM A105N

12.Гайка штока---Алюминиевая бронза

13.Откидной блот---ASTM A193 Gr.B7

14.Гайка откидного блота---ASTM A194 Gr.2H

15.Фланец сальника---ASTM A105N

16.Сальник---ASTM A276 410

17.Ось---ASTM A276 410

18.Набивка сальника---Гафит

19.Блот---ASTM A193 Gr.B7
